Comment résoudre le problème du bruit de l'équipement PSA?

How to solve the noise problem of PSA equipment?

Newtek (Hangzhou) Energy Technology Co., Ltd., un leader mondial des systèmes de génération de gaz sur site, a solidifié sa réputation d'innovateur dans la technologie d'adsorption de swing de pression (PSA) et de technologie d'adsorption de swing sous pression sous vide (VPSA). Avec un portefeuille couvrant des plantes à oxygène PSA montées, conteneurisées et modulaires, la société dessert diverses installations-médicales, opérations minières, fabrication industrielle et transformation alimentaire-across 100+.

Un objectif clé de l'ingénierie de Newtek est de résoudre le bruit, un défi persistant dansÉquipement PSACela peut entraver la conformité réglementaire, compromettre la sécurité au travail et réduire le confort de l'opérateur. Les plantes d'oxygène PSA génèrent du bruit par le biais de processus mécaniques, de turbulence de flux d'air et de vibrations des composants, qui peuvent dépasser 85 dB dans les niveaux non modifiés des systèmes qui risquent les dommages auditifs et perturbent les environnements sensibles. La solution de Newtek intègre l'ingénierie acoustique, la science des matériaux et la conception adaptative, garantissant que ses usines d'oxygène PSA fonctionnent tranquillement sans sacrifier l'efficacité. Cet engagement envers les performances à faible bruit a fait de l'entreprise un partenaire préféré pour les clients des industries sensibles au bruit.

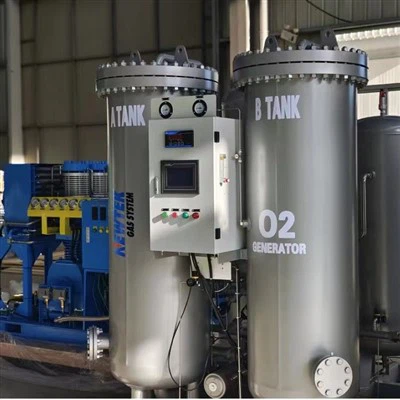

Équipement de production d'oxygène

Équipement de génération d'oxygène

Les plantes d'oxygène PSA produisent du bruit par des processus mécaniques et dynamiques fluides interconnectés, avec quatre sources primaires:

Les compresseurs appuyent sur l'air ambiant pour le système PSA, et leur opération crée deux types de bruit:

Bruit mécanique: Des moteurs rotatifs, du mouvement du piston / vilebrequin et de la friction portant. Les compresseurs alternatifs-communs dans les systèmes moyens producteur produisent du bruit pulsant (50–200 Hz), tandis que les compresseurs centrifuges dans les usines à grande échelle génèrent un bruit à haute fréquence (1 000 à 5 000 Hz) à partir du débit d'air turbulent grâce à des impulseurs.

Bruit aérodynamique: D'après les turbulences d'air dans les filtres d'admission et les lignes de décharge, amplifiées par des débits élevés. Des compresseurs plus grands, manipulant plus d'air, génèrent naturellement des niveaux de bruit plus élevés, dépassant souvent 90 dB sous forme non modifiée.

Les systèmes PSA s'appuient sur des valves de solénoïde ou pneumatiques pour basculer le flux d'air entre les tours d'adsorption pendant les transitions du cycle. L'ouverture / fermeture rapide de la valve (souvent en millisecondes) crée des pics de pression, générant des rafales de bruit impulsives, de courtes rafales (100–500 Hz) qui peuvent être particulièrement perturbatrices dans des environnements calmes. Dans les applications de haute pureté, où les cycles se répètent toutes les 60 à 120 secondes, ce bruit devient une perturbation de fond persistante.

Le mouvement des gaz à grande vitesse à travers les tuyaux, les filtres et les tours d'adsorption génère un bruit aérodynamique, entraîné par la turbulence:

Flux turbulent: Aux couchés de tuyaux, des changements de diamètre soudain ou des milieux de filtre, le flux d'air devient chaotique, créant du bruit à travers une large gamme de fréquences (200–10 000 Hz).

Libération de pression: Pendant la régénération, l'azote piégé est évacué, produisant le "bruit de whoosh" à mesure que le gaz à haute pression se développe dans l'atmosphère. Ceci est particulièrement prononcé dans les systèmes VPSA, qui utilisent le vide pour la régénération.

Les vibrations mécaniques des compresseurs, des moteurs et des pompes se transmettent à travers le cadre de l'équipement, la tuyauterie et les surfaces de montage, rayonnant comme bruit à l'origine de la structure. Ces vibrations peuvent résonner avec les composants à proximité (panneaux métalliques, supports de tuyaux), amplifiant le bruit. La résonance non contrôlée peut augmenter les niveaux de bruit de 10 à 15 dB, transformant le bruit modéré en un problème important.

NewTek aborde le bruit PSA grâce à une stratégie multicouche, combinant la conception des composants ciblés, l'innovation matérielle et l'optimisation au niveau du système. Cette approche est intégrée dans toutes ses usines d'oxygène PSA, des unités médicales compactes aux grands systèmes industriels:

Les compresseurs sont le composant le plus fort, donc NewTek priorise les conceptions qui minimisent le bruit à la source:

Sélection du compresseur à faible bruit: Pour les applications médicales et urbaines, les compresseurs de défilement sont favorisés pour leur mouvement orbital lisse, ce qui réduit le bruit de pulsation par rapport aux modèles alternatifs. Les systèmes industriels utilisent des compresseurs d'entraînement à vitesse variable (VSD) qui ajustent la vitesse du moteur pour correspondre à la demande d'oxygène, en évitant une opération constante à grande vitesse - une source majeure de bruit.

Enclos acoustiques: Les compresseurs sont hébergés dans des enclos personnalisés bordés de matériaux absorbant le son. La mousse de polyuréthane à cellule libre amortit le bruit à haute fréquence (1 000 à 10 000 Hz), tandis que la laine minérale dense absorbe les fréquences de milieu de gamme (200–1 000 Hz). La coque en acier de l'enceinte agit comme une barrière, reflétant le bruit vers l'intérieur et est doublée de vinyle chargé en masse pour bloquer la transmission à basse fréquence.

Isolement des vibrations: Les compresseurs sont montés sur des isolateurs à ressort ou des coussinets d'amortissement en caoutchouc, adaptés à leur poids et à leur fréquence de fonctionnement. Les isolateurs de printemps excellent pour réduire les vibrations à basse fréquence (5–30 Hz), tandis que les tampons en caoutchouc étouffent des fréquences plus élevées (30–100 Hz), empêchant la transmission des vibrations vers le cadre du système et la structure environnante.

L'actionnement de la valve et le débit de gaz sont optimisés pour minimiser les turbulences et les pointes de pression:

Contrôle de la valve proportionnelle: NewTek utilise des soupapes de solénoïde proportionnelles au lieu de vannes ON / OFF dans des applications sensibles. Ces vannes s'ouvrent progressivement, réduisant les pointes de pression et le bruit impulsif de 15 à 20 dB. Pour les systèmes de haute pureté nécessitant un cycle fréquent, la synchronisation des soupapes est synchronisée pour étaler les événements de bruit, évitant les rafales répétées et répétées.

Conception de flux aérodynamique: Les systèmes de tuyauterie sont conçus à l'aide de la dynamique des fluides de calcul (CFD) pour minimiser la turbulence. Les virages graduels (rayon supérieur ou égal à 3x diamètre de tuyau), les réducteurs effilés et les diffuseurs avec des plaques perforées brisent les flux de gaz à grande vitesse, réduisant le bruit du débit d'air. Les filtres sont surdimensionnés pour réduire la vitesse d'écoulement à travers les milieux, une source clé de turbulence.

Silencieux de valve: Les vannes de ventilation pendant la régénération sont équipées de silencieux à plusieurs étapes. Ces appareils utilisent des chicanes pour ralentir le débit de gaz et absorber le bruit, réduisant le bruit de ventilation de 25 à 30 dB. Les silencieux sont dimensionnés pour correspondre au volume de gaz, garantissant qu'ils n'entravent pas l'efficacité de régénération.

Les conceptions à dérapage de NewTek sont à la dérapage des conceptions de levier des caractéristiques structurelles pour une réduction du bruit inhérente:

Systèmes conteneurisés: Ces unités autonomes utilisent des murs en acier isolés (2 à 3 mm d'épaisseur) comme barrières sonores naturelles. Les surfaces internes sont doublées de mousse acoustique pour absorber les réflexions, tandis que la ventilation est acheminée à travers des panneaux acoustiques perforés avec des noyaux absorbant le son qui permettent le flux d'air tout en bloquant le bruit. Cette conception réduit généralement le bruit externe de 30 à 40 dB par rapport aux systèmes ouverts.

Systèmes montés à dérapage: Les patins sont construits avec des cadres en acier rigide pour minimiser la résonance. La tuyauterie est sécurisée avec des pinces anti-vibration (bordées de caoutchouc pour absorber les vibrations), et les lacunes entre les composants sont scellées avec du calfeutrage acoustique pour éviter la fuite de bruit. Pour les grands systèmes, les patins sont montés sur des tapis de vibration pour les isoler du sol, réduisant la transmission du bruit transmise par la structure.

NewtekÉquipements PSAUtilisez des contrôles intelligents pour optimiser les niveaux de bruit pendant le fonctionnement:

Timing du cycle adaptatif: Le PLC ajuste les cycles d'adsorption / régénération en fonction de la demande. Pendant les périodes à faible demande (nuit dans les hôpitaux), les cycles sont allongés pour réduire la fréquence d'actionnement de la valve, abaissant le bruit cumulatif.

Surveillance des vibrations: Les capteurs suivent les fréquences de vibration dans les compresseurs et les moteurs. Les écarts par rapport aux modèles de base (augmentation de l'amplitude à 50 Hz) alerte les opérateurs de problèmes potentiels (roulements usés) avant de dégénérer en bruit excessif.

Cartographie du bruit: Les systèmes avancés ont des capteurs acoustiques qui génèrent des cartes de bruit en temps réel, identifiant les points chauds (une vanne bruyante ou un tuyau lâche) pour une entretien ciblée.

Les hôpitaux et les cliniques nécessitent des niveaux de bruit inférieurs à 55 dB pour protéger la récupération des patients. Plants PSA médicaux de Newtek:

Enclos de compresseur amélioréavec isolation à double couche (mousse + laine minérale) pour répondre aux normes acoustiques ISO 3744.

Tuyauterie à faible vitesse(Inférieur ou égal à 10 m / s) pour minimiser le bruit du flux d'air, avec des tuyaux flexibles entre les sections rigides pour atténuer les vibrations.

Actionnement de la valve silencieuseen utilisant des vannes sous contrôle servomanes qui ouvrent sur 2 à 3 secondes, éliminant le bruit impulsif.

Dans les zones avec des réglementations de bruit strictes, la caractéristique des plantes conteneurisées de Newtek:

Barrières acoustiquesAutour des perspectives de ventilation, combinant l'absorption et la réflexion du son pour respecter les limites diurnes (généralement 65 dB) et les limites nocturnes (55 dB).

Tuyau de décharge souterrainePour le gaz de régénération, le bruit de routage des récepteurs au niveau de la surface.

Isolation personnaliséeBasé sur des audits locaux, des feuilles de plomb à des enclos pour une réduction du bruit à basse fréquence extrême.

Bien que les réglementations soient souvent moins strictes, le bruit excessif a un impact sur la sécurité des travailleurs. Systèmes miniers de Newtek:

Encloss résistants aux intempériesavec des extérieurs en acier inoxydable et des revêtements acoustiques internes, protégeant les composants de la poussière et de l'humidité tout en réduisant le bruit.

Cabines opérateursAvec insonorisation (fenêtres à double vitrage, joints acoustiques) pour maintenir le bruit interne en dessous de 85 dB, le seuil pour les exigences de protection auditive.

Skids dampant les vibrationsMonté sur des coussinets en caoutchouc pour résister à un terrain rugueux, empêchant l'amplification du bruit par transmission au sol.

L'approche de réduction du bruit de Newtek s'étend au-delà de la conception pour assurer l'efficacité à long terme:

Les techniciens effectuent des enquêtes sur le site de pré-installation pour évaluer:

Environnement acoustique: Identification des surfaces réfléchissantes (murs en béton) qui pourraient amplifier le bruit, permettant les ajustements.

Chemins de transmission de vibration: Assurer les patins est monté sur des tapis d'empilement de vibrations s'ils sont placés sur des planchers creux, ce qui peut résonner.

Routage de tuyauterie: Éviter le contact entre les tuyaux et les structures de construction, en utilisant des supports d'isolement pour éviter le transfert de bruit.

Le service régulier préserve les caractéristiques de réduction du bruit:

Entretien du compresseur: Nettoyer des filtres à air pour maintenir le flux d'air (les filtres obstrués augmentent le bruit de turbulence) et les roulements lubrifiants pour réduire le son lié à la friction.

Inspection de la valve: Remplacement des joints de soupape usés, ce qui peut provoquer un sifflement.

Chèques de matériaux acoustiques: Remplacement de la mousse comprimée ou de l'isolation endommagée dans les enclos pour maintenir l'efficacité d'absorption.

Newtek forme le personnel à:

Ajuster les paramètres VSDPour équilibrer la sortie de l'oxygène et la vitesse maximale du compresseur limitant le bruit pendant les quarts de nuit.

Interpréter les données de bruitDes capteurs du système, distinguant le fonctionnement normal du bruit anormal indiquant l'usure des composants.

Utiliser des mesures temporaires(barrières acoustiques portables) pendant la maintenance pour contenir des pointes de bruit.

Hôpital d'Asie du Sud-Est: Une installation de 300 lits nécessitait des plantes d'oxygène près des services de patient avec des limites de bruit nocturne de 45 dB. NewTek a installé des systèmes montés sur le patinage avec des enceintes améliorées et des vannes silencieuses, atteignant 42 dB-wallow le seuil et éliminant les plaintes.

Usine d'emballage alimentaire européen: Situé à 500 mètres d'un quartier résidentiel, la plante devait remplir 55 dB de limites de nuit. L'unité PSA conteneurisée de Newtek, avec une ventilation souterraine et des volets acoustiques, a réduit le bruit à 52 dB, passant des audits d'autorité locale.

Mine d'or africaine: Les travailleurs ont déclaré avoir entendu la fatigue de 95 dB de bruit d'équipement. Newtek a modernisé les isolateurs de vibrations et les cabines d'opérateurs, réduisant l'exposition à 80 dB et éliminant la nécessité d'une protection auditive obligatoire.

Faire du bruit dansÉquipement PSAn'est pas inévitable avec la conception ciblée, l'innovation matérielle et l'optimisation spécifique à l'application, il peut être géré efficacement. Newtek (Hangzhou) Energy Technology Co., Ltd. illustre cela, intégrant les enclos de compresseur, l'isolement des vibrations, la conception de flux aérodynamique et les contrôles intelligents pour fournir des plantes d'oxygène PSA qui répondent aux normes de bruit strictes sans compromettre l'efficacité.

En abordant le bruit à chaque étape, la sélection des composants à la maintenance-Newtek garantit que ses systèmes prospèrent dans des environnements divers, des hôpitaux tranquilles aux zones industrielles animées. Pour les clients, cela signifie la conformité, l'amélioration des conditions de travail et la fourniture de continuité opérationnelle que la technologie de génération de gaz avancée peut coexister harmonieusement avec des exigences à faible bruit.

Alors que les industries priorisent de plus en plus les performances et le bien-être du lieu de travail, l'accent mis par Newtek sur l'ingénierie acoustique renforce son rôle de leader dans les solutions PSA centrées sur l'utilisateur.
